제품소개 / PRODUCTS
특장차 3대 핵심 부품Three core components
에어서스펜션 · 액슬 · 유압실린더 — 유럽·미국 최고 브랜드의 검증된 제품군. Air suspension · axles · hydraulic cylinders — proven ranges from Europe and America's leading brands.
에어서스펜션Air Suspension
90여 년 역사의 네덜란드 VDL Weweler. 유럽 시장 점유율 30% 이상, 완전 자동화된 최신 생산시설에서 생산되어 전 세계 모든 대륙에 수출·사용되고 있습니다. Netherlands-based VDL Weweler, with 90+ years of history and a 30%+ European market share, produced in fully automated facilities and exported across every continent.
MBS-HD 12T
12 T- 최대하중Max load
- 12 톤
- 트레일링암Trailing arm
- 100×59mm
- 라이드하이트Ride height
- 385–575mm
- 에어스프링Air spring
- Ø350mm
- 옵셋Offset
- 30/50/95mm
- 중량Weight
- 185–210kg

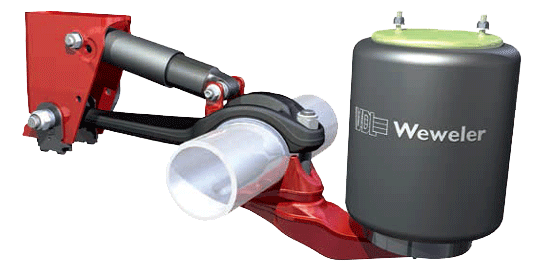

MBS-GF
9 T- 최대하중Max load
- 9 톤
- 트레일링암Trailing arm
- 단조Forged
- 액슬Axle
- Ø146mm
- 라이드하이트Ride height
- 310–460mm
- 에어스프링Air spring
- Ø300/335mm
- 중량Weight
- 128–150kg

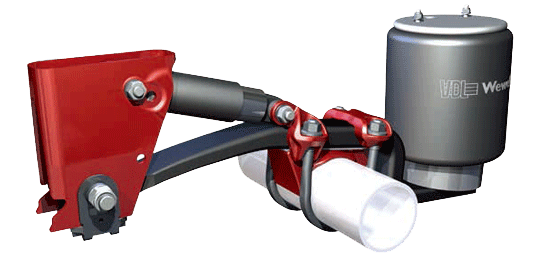

MBS-Lite S
9 / 10 T- 최대하중Max load
- 9 / 10 톤
- 트레일링암Trailing arm
- 95×49mm
- 라이드하이트Ride height
- 240–540mm
- 에어스프링Air spring
- Ø330/335mm
- 옵셋Offset
- 20/50mm
- 중량Weight
- 135–155kg
볼트온 액슬리프트Bolt-on axle lift — AL-456 (드럼drum) / AL-457 (디스크disc)
액슬Axles
유럽 최고 기술로 설계·제작된 네덜란드 VALX 액슬. 드럼 브레이크는 Textar, 디스크는 WABCO, 씰은 SKF, 메인베어링은 TIMKEN 등 각 부품의 세계적 브랜드를 채택했습니다. VALX axles engineered in the Netherlands — Textar for drum brakes, WABCO for disc, SKF seals, and TIMKEN main bearings.
VALX Drum Brake Axles
| 항목Spec | DRUM 420 | DRUM 360 |
|---|---|---|
| Axle load | 9000 kg | 9000 kg |
| Wheel size | 22.5" | 19.5" |
| Axle beam | Ø146×10 | Ø146×10 |
| Hub offset | 0 mm | 0 mm |
| Wheel bolts | 10 ~ M22×1.5 | 8–10 ~ M22×1.5 |
| Bolt circle | 335 mm | 275 / 335 mm |
| Brake | VALX Drum | VALX Drum |
| Brake dim. | 420×180 mm | 360×200 mm |
| Bearings | Timken B-145662~B-145649 | Timken B-145662~B-145649 |
| Seal | SKF 4 lip | SKF 4 lip |
| Air suspension | Weweler MBS | Weweler MBS |
| Ride height | 210–420 mm | 210–420 mm |
| Air spring Ø | 300 / 335 mm | 300 / 335 mm |
| Air spring offset | 0/25/50/65/90 mm | 0/25/50/65/90 mm |
| Axle lift | Optional | Optional |
VALX Disc Brake Axles
| 항목Spec | DISK 430 | DISK 370 |
|---|---|---|
| Axle load | 9000 kg | 9000 kg |
| Wheel size | 22.5" | 19.5" / 22.5" |
| Axle beam | Ø146×10 | Ø146×10 |
| Hub offset | 120 / 0 mm | 120 / 0 mm |
| Wheel bolts | 10 ~ M22×1.5 | 10 ~ M22×1.5 |
| Bolt circle | 335 mm | 335 mm |
| Brake | Wabco | Wabco |
| Brake dim. | Pan 22-1 | Pan 19-1 |
| Bearings | Timken B-145662~B-145649 | Timken B-145662~B-145649 |
| Seal | SKF 4 lip | SKF 4 lip |
| Ride height | 210–420 mm | 210–420 mm |
| Air spring Ø | 300 / 335 mm | 300 / 335 mm |
| L1 / L2 | 520 / 320 mm | 520 / 320 mm |
| Air spring offset | 0/25/50/65/90 mm | 0/25/50/65/90 mm |
| Axle lift | Optional | Optional |
유압실린더Hydraulic Cylinders
이탈리아 HS Penta(Inter Pump Group). 용접 없이 통 강관 내·외경을 직접 가공하고 도금 피스톤로드를 표준 채택하여 수명을 연장한 고강성 다단 실린더입니다. Italy's HS Penta (Inter Pump Group). Seamless tubes machined inside and out — no welds — with plated piston rods as standard for extended service life.
라이트 듀티Light Duty
- 이음매 없는 열간 단조 파이프 내·외경 가공Seamless hot-forged pipe, machined inside & out
- 넓은 중첩구간으로 지지강도 확보Wide overlap for added support strength
- 용접 없는 통파이프 · 최대 220barWeld-free tube · up to 220 bar
- 도금 피스톤로드 표준 채택Plated piston rod as standard
10 ~ 20 톤
헤비 듀티Heavy Duty
- 열간단조강관 내·외경 + 호닝 가공Hot-forged tube, machined + honed
- 이중 탑가이드로 우수한 지지강도Twin top guides for superior support
- 동급 대비 탁월한 티핑 능력Outstanding tipping capacity in its class
- 최대 스트로크 6,500mmMax stroke 6,500 mm
4 ~ 62 톤
프론트 마운트Front Mount
- 이음매 없는 열간 단조 파이프 가공Seamless hot-forged pipe machining
- 용접 없는 통 강관 고압 작동Weld-free tube, high-pressure operation
- 우수한 강도와 정밀 가공Excellent strength, precision machining
- 최대 스트로크 10,500mmMax stroke 10,500 mm
20 ~ 100 톤
